Un grondement sourd au démarrage, une fumée blanchâtre qui persiste après plusieurs kilomètres : on sait que quelque chose cloche, mais localiser la panne sur une ligne d’échappement sans méthode revient à chercher à l’aveugle. Le schéma ligne d’échappement voiture permet de raisonner pièce par pièce, du collecteur jusqu’à la sortie arrière, et de relier chaque symptôme à une zone précise.
Lire le schéma ligne d’échappement de l’amont vers l’aval
La plupart des automobilistes connaissent le pot d’échappement et le catalyseur. Moins nombreux sont ceux qui visualisent la ligne complète comme un circuit continu où chaque tronçon joue un rôle acoustique ou antipollution distinct.
Un schéma typique se décompose en cinq zones successives :
- Collecteur d’échappement (fixé à la culasse) : il récupère les gaz brûlants à la sortie des cylindres. C’est la zone la plus chaude, soumise aux chocs thermiques répétés. Un joint de collecteur défaillant provoque un sifflement aigu à froid qui s’atténue moteur chaud.
- Catalyseur (ou pot catalytique) et, sur les diesels récents, filtre à particules (FAP) : ces éléments traitent les polluants. Un catalyseur fissuré ou un FAP bouché modifient à la fois le bruit et la couleur de la fumée.
- Tube intermédiaire et résonateur : cette section absorbe une partie des vibrations sonores. La corrosion y progresse souvent par l’intérieur, à cause de la condensation, avant de percer le métal.
- Silencieux arrière : dernier étage d’atténuation du bruit. Une perforation ici donne un son grave et ronflant, très reconnaissable.
- Supports, colliers et silent-blocs : ils maintiennent la ligne sous le plancher. Un silent-bloc cassé laisse la ligne vibrer contre le soubassement, ce qui produit des claquements métalliques à l’accélération.
Quand on repère un symptôme, on remonte ce schéma de l’aval vers l’amont pour isoler la zone concernée.
Diagnostic par le bruit : localiser la fuite sur la ligne d’échappement
Le type de bruit oriente immédiatement vers un tronçon du schéma. On n’a pas besoin d’outils coûteux pour un premier tri.
Sifflement à froid au niveau du collecteur
Un sifflement aigu qui diminue après quelques minutes de roulage indique un défaut d’étanchéité entre le collecteur et la culasse. La dilatation thermique du métal referme partiellement la fuite une fois le moteur à température. On vérifie en passant la main (moteur éteint et froid) autour des goujons du collecteur pour sentir un souffle résiduel au ralenti, ou en vaporisant de l’eau savonneuse sur les joints.
Ronronnement sourd ou grondement permanent

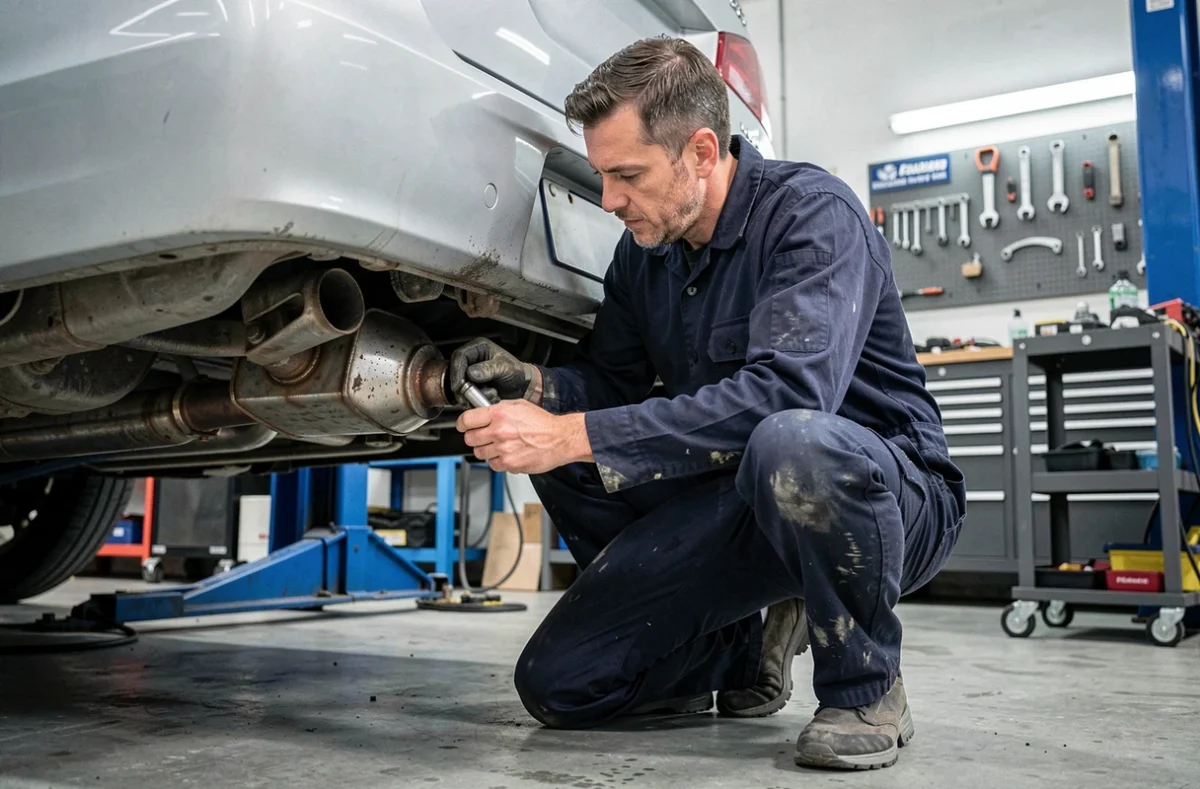

Un son grave et continu, qui s’amplifie avec les tours moteur, pointe vers le silencieux arrière ou le tube intermédiaire. Une inspection visuelle sous le véhicule suffit souvent : traces de rouille perforante, taches humides noirâtres autour d’un point de corrosion. Sur les véhicules de plus de huit ans, la condensation interne est la cause principale de perforation sur cette partie de la ligne.
Claquements métalliques en accélération ou sur dos-d’âne
Ce bruit caractéristique ne vient pas d’une fuite de gaz mais d’un support ou silent-bloc d’échappement cassé. La ligne pend et heurte le plancher ou le bras de suspension. On identifie le support défaillant en secouant manuellement chaque section de la ligne, véhicule sur chandelles.
Diagnostic par la fumée d’échappement : ce que la couleur révèle
La fumée est un indicateur complémentaire du bruit. On la lit à chaud, après au moins cinq minutes de fonctionnement, pour écarter la vapeur d’eau normale du démarrage.
Une fumée blanche persistante à chaud signale souvent un joint de culasse défaillant : le liquide de refroidissement pénètre dans la chambre de combustion et ressort sous forme de vapeur. Ce n’est pas un problème de ligne d’échappement à proprement parler, mais on le détecte en observant la sortie d’échappement.
Une fumée bleutée indique une combustion d’huile moteur. Les causes se situent en amont de la ligne (segments usés, joints de queue de soupape), mais l’huile brûlée encrasse aussi le catalyseur et le FAP, ce qui aggrave le problème.
Une fumée noire sur un moteur essence traduit un mélange trop riche (injecteur qui fuit, capteur défectueux). Sur un diesel, elle peut indiquer un FAP saturé qui ne régénère plus correctement. Dans les deux cas, on observe souvent un dépôt noir gras autour de la sortie d’échappement et une odeur âcre marquée.
Contrôle du niveau sonore : la référence U.1 de la carte grise
Juger un bruit d’échappement « à l’oreille » reste subjectif. Il existe pourtant une valeur de référence officielle : le niveau sonore U.1 inscrit sur la carte grise du véhicule, exprimé en décibels.
Le protocole utilisé au contrôle technique place un sonomètre à 50 cm de la sortie d’échappement, avec un angle de 45 degrés. La tolérance réglementaire est de 5 dB au-dessus de la valeur U.1. On peut reproduire cette mesure en atelier, ou même avec un sonomètre d’entrée de gamme, pour objectiver un doute.
Ce point est particulièrement utile quand on achète un véhicule d’occasion équipé d’une ligne modifiée. Si le niveau mesuré dépasse la valeur U.1 + 5 dB, la ligne n’est pas conforme, quel que soit le certificat du vendeur. Depuis 2024, le contrôle technique des véhicules de catégorie L (deux-roues, voiturettes) intègre progressivement une mesure instrumentée du bruit, et les contrôleurs s’équipent de sonomètres homologués.
Quand intervenir soi-même et quand passer en atelier
Un collier de serrage desserré ou un silent-bloc fendu se remplacent avec un outillage basique et un pont ou des chandelles. Le coût des pièces reste modeste et l’opération prend moins d’une heure.
En revanche, toute intervention sur le catalyseur ou le FAP nécessite un passage en atelier. Ces pièces sont soumises à des contraintes réglementaires strictes : modifier ou supprimer un catalyseur expose à des sanctions, et un garage a récemment été sanctionné pour avoir modifié des échappements de manière non conforme.
Pour les perforations sur le tube intermédiaire ou le silencieux, un mastic de réparation peut dépanner temporairement, mais les retours varient sur la durabilité de ce type de réparation, surtout sur des zones exposées aux projections d’eau et de sel.
Le schéma de la ligne d’échappement n’est pas un simple dessin technique réservé aux mécanos. C’est un outil de diagnostic qui permet de croiser un bruit ou une fumée avec une zone physique précise, puis de décider si la réparation est à portée de clé plate ou si elle demande un professionnel équipé.
